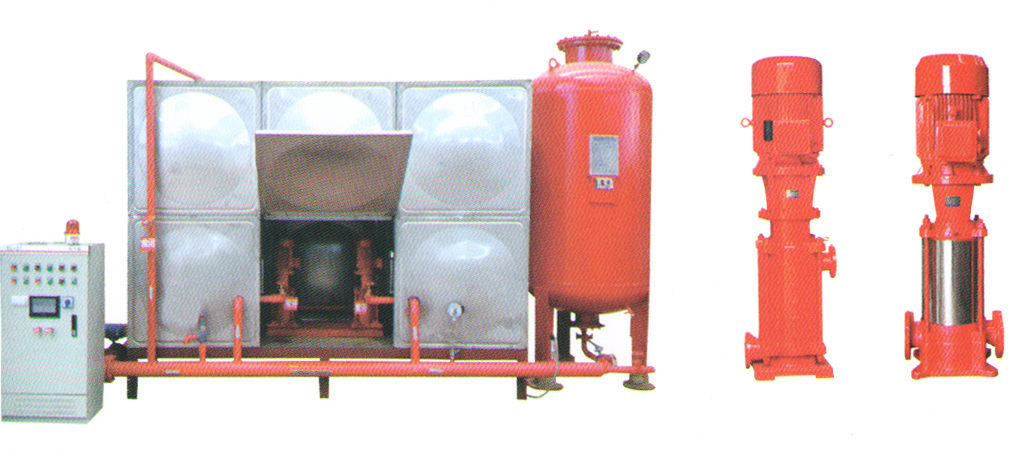

消防自動穩壓給水設備

a、W2/0.45-DHXBF-XBYT/Q型消防水泵自動穩壓供水設備巡檢控制是我公司近年來研制開發的新型電控產品.本產品主要用于企事業單位消防系統消防穩壓水泵的日常巡回檢測，產品采用可編程序控制器、變頻調速器，應用人機界面等控制技術，實現了消防水泵的自動巡回檢測，通過自動巡檢，使消防水泵長期保持在可靠的運行狀態。

b、設備名稱：消防增壓穩壓合用給水設備

c、規格型號：W□/□-DHXBF-XBYT/Q

d、型號組成及內容：W□/□(□}-DHXBF 消防巡檢（自動，手動）巡檢回路數(1個)巡檢水泵的功率(34.4KW}

e、使用環境：環境溫度：-10—+40°C     環境濕度：0~9%且無結露    環境中不含腐蝕、油性、灰塵及可燃性氣體     通風良好、避免陽光直接照射。



產品概述

a.      WZ2/0.45(4/10)-DHXBF型消防水泵自動穩壓供水設備巡檢控制是我公司近年來研制開發的新型電控產品.本產品主要 用于企事業單位消防系統消防穩壓水泵的日常巡回檢測，產品采用可編程序控制器、變頻調速器，應用人機界面等控制技術，實現了消防水泵的自動巡回檢測，通過自動巡檢，使消防水泵長期保持在可靠的運行狀態。

b.      設備名稱：消防增壓穩壓合用給水設備

c.規格型號：WZ2/0.45(4/10)-DHXBF

d.      型號組成及內容：

WZ2/0.45(4/10)-DHXBF  消防巡檢（自動、手動）     巡檢回路數(1個)   巡檢水泵的功率(34.4KW)

e.      使用環境：

環境溫度：-10~+40°C 環境濕度：0~9%且無結露 環境中不含腐蝕、油性、灰塵及可燃性氣體

通風良好.避免陽光直接照射。

結構特征與工作原理

a、本巡檢柜主要由電源自動斷路器，雙電源自動切換開關、交流接觸器、可編程序控制器、小型繼電器、觸摸屏等電器元件組成，變頻調速器輸出頻率設定為10周低頻頻率，接觸屏用來設定消防水泵的巡檢周期和時間，在可編程序控制器的控制下，變頻調速器經交流接觸器分別對被檢測的消防水泵低頻供電，使消防水泵按設定的周期低速運行，達到巡回檢測的目的。 當火警發生時，可編程序控制器接到消防命令，巡檢柜自動瞬間停止工作，同時發出信號，啟動消防配電柜給消防水泵供電， $王見滅;火的功能。

b、巡檢柜面板設有觸摸屏，巡檢信號燈，手動/自動選擇開關、電笛解除按鈕和緊急停止按鈕，正常情況下手動/自動選擇 開關設置在自動位置，巡檢柜按觸摸屏設定的周期和時間運行；也可以在手動狀態下分別巡檢單臺水泵。

c、巡檢設備具有過電流、過電壓、欠電壓、缺相等保護功能，并設有過流故障信號燈，發生故障時巡檢柜發出聲光報警信號，觸摸屏顯示具體故障水泵的位置，配有報替警示燈等設備。

d、巡檢柜采用小型觸摸屏進行數據設定，通過界面顯示巡檢運行參數，操作采用中文菜單并具有數據記憶功能，完成對故 障時的瞬態參數記憶。

技術特性

a、額定電壓：3相380V

b、額定電流：AC250A

c、巡檢大功率：單臺水泵160KW

d、巡檢回路：多10回路(特殊要求可以定制）

e、巡檢周期：24小時，單泵巡檢時間：10分鐘(巡檢周期和時間可根據需要設置)

尺寸、重量

a、外形尺寸：單柜1800x800x400

b、重量：不大于600KG
